製紙技術を活かした特殊薄膜紙で換気と省エネを両立

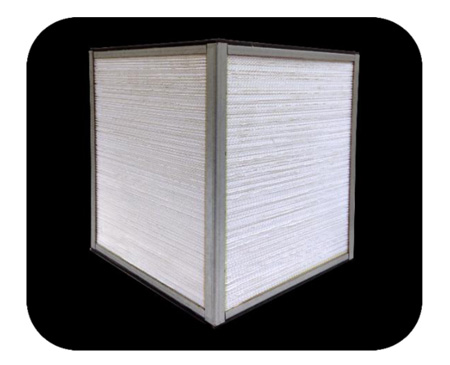

全熱交換エレメント

■効能

■用途

全熱交換器

■カタログ　ダウンロード

全熱交換エレメント（PDF）

特長

当社独自の薄葉紙製造技術を活用した特殊薄膜紙を全熱(温度・湿度)交換用紙に用いたエレメントです。

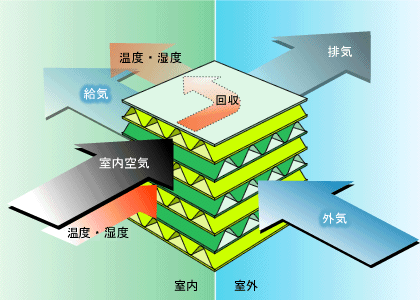

特殊薄膜紙の特性(気体バリア性、透湿性、薄膜)により、給気と排気が混ざり合うことなく
排気中の室内空気エネルギー(温度・湿度)を給気側へ効率良く回収できます。

■当社品と一般品の比較

当社全熱交換用紙 （0.04mm）
  • 透湿性の薄膜紙のため、
    温度・湿度の交換効率が高い。
  • 緻密な構造のため、
    給排気が混ざり合わない。
    (汚れた室内空気が逆流しない)

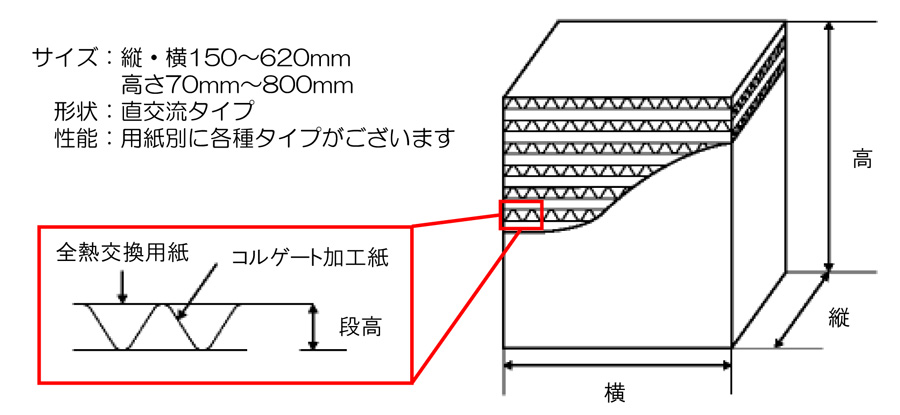

■製品仕様・エレメント寸法図

■用紙データ

用紙種類 ー ER-03E (一般品) ER-03D1 (高性能品)
坪量 g/m² 36.3 48.7
厚み μm 39 47
透湿度 g/m²･24h 200 940
透気度 sec 840,000 1,700,000
難燃性 − UL-94 VTM-0 相当

※本データは、23℃50%RH下で調湿後の測定値です。

■エレメントデータ

エレメント寸法 ｍｍ 縦280×横280×高320 縦280×横280×高320
用紙種類 ー ER-03E(一般品) ER-03D1(高性能品)
段高 ｍｍ 2.0 2.0
風量 m³/h 100 200 400 100 200 400
圧力損失 Pa 47 115 324  35 75  184
温度交換 効率 冷房 % 82 75 67  91 83 71
暖房 % 80 76 67  90 82  71
全熱交換 効率 冷房 % 59 47 37  77 65  52
暖房 % 71 62 52  74 66  56

※評価規格:JIS B 8626 全熱交換器 試験方法に準拠。
※本データは評価の一例であり、品質を保証するものではありません。使用条件により性能は異なります。
